Pada kesempatan kali ini kami akan berbagi dengan anda tentang Cara Cepat Reparasi TV sanken Gambar Cacat Vertical Seperti Jaring Jaring/jala yang Tergulung,seperti yang terlihat pada gambar di samping,kami akan berbagi dengan anda sampai tuntas dan detail cara melilit kumparan defleksi yoke yang putus akibat korosi seperti yang terjadi pada TV yang sedang kami kerjakan.
Kerusakan seperti ini sering kami jumpai dan dari berbagai merek TV baik merek korea jepang cina yang tahun pembuatanya di atas tahun 2005 dan kebetulan yang baru kami kerjakan merek Sanken.
Kerusakan TV seperti gambar di atas pada awal kami menemukan permasalahan/penyebab kerusakan ini kami cukup kesulitan dan sempat membuat pusing dan kebetulan TV lama buatan tahun 90an,pengecekan kami sampai hampir menyeluruh pada bagian TV terutama rangkaian vertical,karen pada saat itu kami punya keyakinan bahwa defleksi yoke vertical tidak pernah rusak,yang sering terjadi pada saat musim hujan dan udara lembab kumparan defleksi yoke bagian horizontal yang rusak.
Karena sudah hampir menyerah ahirnya kami coba membongkar defleksi yoke vertical dan ternyata ada 1 kumparan yang putus,setelah mendapat pengalaman yang sangat berharga ini kami tidak pernah berfikir panjang apa bila menjumpai kerusakan seperti yang kami uraikan di atas,langsung kami membongkar defleksi yoke vertical dan 99,9999% berhasil.
Kenapa kami membongkar defleksi yoke vertical ???
1-pengeluaran biaya user lebih murah.
2-lebih menghemat waktu karena kita tidak perlu keluar belanja ke toko.
3-hasil ahir pekerjaan kita lebih maksimal(mendekati sempurna)karena kalau kita beli defleksi yoke di pasaran hasilnya jelek,kadang gambar melengkung,pada pojok pojok layar seperti terkena magnet,ada bayang bayang di tepi gambar(magnet konfergen kurang tepat).

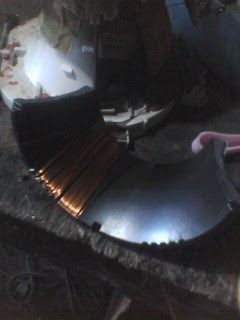

Disamping ini adalah gambar defleksi yoke yang kami bongkar,caranya cukup mudah namu perlu hati hati karena mudah rusak,inti untuk menggulung kawat juga terbuat dari batang ferrit yang mudah pecah,pertama kali kita congkel dengan obeng - pengacing yang menyatukan kumparan 1 dengan yang lain yang berbentuk plat baja tipis seperti pada gambar di samping.
Selanjutnya kita lepas dan kita cari di mana tempat yang terjadi korosi dengan cara melepas kawat satu persatu dan yang perlu di ingat kita catat dan kita gambar posisi kumpran dan jumlah lilitan,seperti yang kami lakukan ini kumparan di bagi 2 kanan 30 lilit kemudian pindah ke kiri 30 lilit kemudian balik lagi 30 lilit dan seterusnya.
Ini kita lakukan agar pada waktu kita menggulung kembali defleksi yoke bisa seperti semula minimal mendekati,agar hasilnya juga bisa mendekati aslinya,cara menggulungya juga kita usahakan yang rapi dan di buat rata jangan sampai menumpuk agar mudah dalam pemasangan kembali.
Kerusakan TV seperti terlihat pada gambar di atas kumparan defleksinya di sambung secara paralel,kalau penyambungan secara seri gambat hanya terlihat garis kecil belok belok seperti gambar gelombang dari samping kanan ke kiri.
Gambar paling bawah ini adalah satu kali kumparan yang jumlahnya 30 lilit dan berikutny di sebelahnya di beri jarak kira kira 2cm jumlah lilitanya juga 30 sampai kawat yang telah kita lepas habis dan yang paling ahir kita hitung jumlah lilitanya kemudian di bagi kiri dan kanan seadanya tidak harus 30 lilit karena gulungan tangan kita dengan gulungn mesin jelas jauh berbeda.
Bagaimana sob?mudah bukan ?mudah mudahan pengalaman kami ini bermanfaat bagi kita semua dan bisa sebagai referensi dalam mereparasi tv,demikian artikel kami tentang Cara Cepat Reparasi TV Sanken Gambar Cacat Vertical Seperti Jaring Jaring/jala Yang Tergulung,terima kasih atas kunjunganya wassalam.
